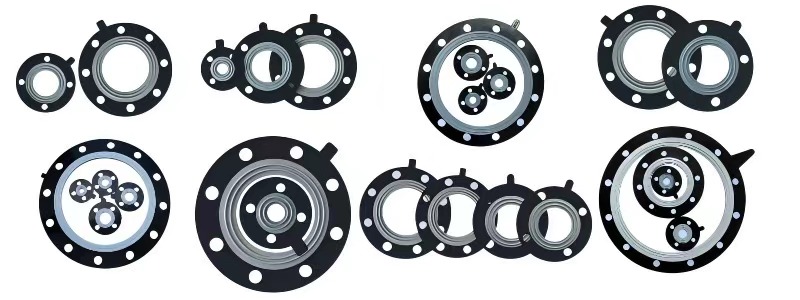

四氟橡膠復合墊片專業說明
四氟橡膠復合墊片是一種創新型的復合密封材料，通過特殊工藝將聚四氟乙烯（PTFE）薄膜與高性能橡膠基材完美結合。該產品兼具PTFE優異的化學惰性和橡膠材料良好的彈性性能，為現代工業密封提供了全新的解決方案。
產品核心特性
1. 雙重材料優勢
- PTFE表面層提供卓越的耐腐蝕性，可耐受98%濃硫酸、37%鹽酸等強腐蝕介質
- 橡膠基層確保優異的壓縮回彈性（回彈率≥25%），有效補償法蘭不平度
2. 卓越的密封性能
- 工作壓力范圍：0.6-4.0MPa
- 適用溫度：-40℃～+150℃（短時可達180℃）
- 即時密封效果，安裝后無需等待蠕變恢復
3. 顯著的經濟效益
- 相比純PTFE墊片成本降低40%
- 安裝扭矩僅需35N·m，減少42%
- 使用壽命延長2-3倍
典型應用領域
- 石油化工：泵閥法蘭、換熱器密封
- 食品醫藥：灌裝設備、生物反應器（通過FDA認證）
- 汽車制造：新能源電池冷卻系統密封
- 水處理：海水淡化設備、污水處理裝置
技術創新亮點
- 激光微孔錨固技術：PTFE與橡膠結合強度≥8N/mm
- 智能感知系列：可選配壓力傳感標簽，實時監測密封狀態
- 環保設計：可回收材料占比＞90%，符合RoHS標準
質量保證
產品通過ISO 9001質量管理體系認證，并提供以下專業認證：
- 食品級：FDA 21 CFR 177.1550
- 飲用水：NSF/ANSI 61
- 汽車行業：IATF 16949
選型建議
本產品提供標準型（NBR芯）、耐酸型（EPDM芯）、食品級（硅橡膠芯）等多種規格，可根據介質特性、工作溫度和壓力條件選擇合適型號。最新推出的石墨烯改性系列導熱系數達5.8W/(m·K)，適用于特殊散熱需求場景。
注：產品尺寸覆蓋DN15-DN2000全系列，專業技術團隊可提供選型支持與定制服務。實際應用時建議根據具體工況參數進行驗證測試。
基礎性能參數
參數項
標準型(NBR芯)
耐酸型(EPDM芯)
食品級(硅橡膠芯)
測試標準
工作溫度(℃)
-40~+150
-30~+180
-50~+200
ASTM D2000
額定壓力(MPa)
2.5
4.0
1.6
EN 1514-1
壓縮率(%）
20±5
18±4
25±5
DIN 28090
回彈率(%)
≥25
≥28
≥30
ASTM F36
PTFE厚度(mm)
0.2~0.3
0.3~0.5
0.1~0.2
ISO 4591
表面粗糙度Ra(μm)
≤3.2
≤3.2
≤0.8
ISO 4287
尺寸規格表
公稱直徑DN
內徑(mm)
外徑(mm)
標準厚度(mm)
15
16.5
54
1.5/2.0
50
53
102
2.0/3.0
100
104
158
2.5/3.5
300
306
370
3.0/4.5
600
610
685
4.0/6.1
認證標準清單
認證類型
認證標準
適用型號
工業通用
ISO 9001
全系列
食品級
FDA 21 CFR 177.1550
食品級
汽車行業
IATF 16949
標準型/耐酸型
環保
RoHS 2.0
全系列
飲用水
NSF/ANSI 61
食品級
選型對照指南
工況特點
推薦型號
核心優勢
油類介質+中溫
標準型（NBR芯）
優異的耐油性
強酸堿環境
耐酸型（EPDM芯）
全面的耐化學腐蝕
超高潔凈要求
食品級（硅橡膠芯）
超光滑表面（Ra≤0.8μm）
防靜電需求
導電型（CR芯）
可控表面電阻
頻繁拆卸工況
超彈性型（FKM芯）
抗永久變形能力強
創新技術參數
技術名稱
技術指標
應用狀態
激光微孔錨固
剝離強度≥8N/mm
已量產
石墨烯改性PTFE
導熱系數5.8W/(m·K)
小批量生產
生物降解橡膠
堆肥條件下降解率65%/年
研發階段
智能感知技術
壓力監測精度±0.1MPa
可選配置
技術參數
項目
參數
壓縮率
15-30%
剝離強度
≥3.5N/mm
表面粗糙度
Ra≤3.2μm（食品級0.8μm）
即時密封性
安裝后立即生效
材料組合方案
- 標準型：PTFE+NBR（耐油性好）
- 耐酸型：PTFE+EPDM（耐酸堿）
- 食品級：PTFE+硅橡膠（FDA認證）
- 導電型：PTFE+CR（表面電阻10?-10?Ω）
典型應用
- 化工管道法蘭密封
- 食品制藥設備連接
- 汽車制造密封系統
- 水處理設備接口
質量認證
- ISO 9001質量管理體系
- FDA 21 CFR 177.1550
- RoHS 2.0環保認證
- NSF/ANSI 61飲用水標準
選型建議
根據介質特性選擇合適材質組合，特殊工況可提供定制服務。最新石墨烯改性系列（導熱系數5.8W/(m·K)）已投入小批量生產。
