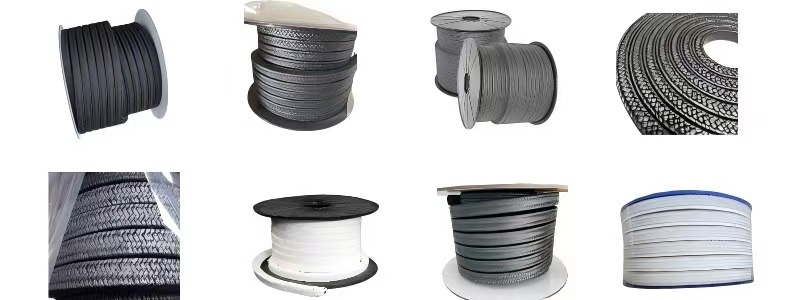

聚四氟乙烯石墨盤根簡介
四氟石墨盤根是一種以聚四氟乙烯（PTFE）和石墨為核心成分，經專業編織工藝制成的高性能密封材料，部分產品會根據工況需求添加玻璃纖維、銅絲或不銹鋼絲等增強成分，進一步優化結構穩定性。
在成分特性上，聚四氟乙烯為其提供了優異的化學穩定性和耐腐蝕性，可抵御酸、堿、鹽、有機溶劑等絕大多數化學介質的侵蝕；石墨成分則賦予其低摩擦系數，有效減少設備運行時的磨損和能耗，同時顯著提升耐高溫性能——在有氧環境下長期使用耐溫可達850℃，無氧環境下耐溫能力更優。此外，通過交叉內鎖、螺旋編織等工藝制成的盤根結構，兼具高強度與柔韌性，既能抵抗拉伸和撕裂，又能緊密貼合軸、填料箱等密封部位的形狀，適配不同尺寸和工況的密封需求。
憑借這些綜合優勢，四氟石墨盤根廣泛應用于石油化工行業的泵、閥門、反應釜，食品飲料行業的加工及灌裝設備，以及造紙印刷行業的紙漿泵、管道等設備中，作為動密封或靜密封部件，可靠防止流體泄漏，保障設備穩定運行。
基礎特性
項目
參數
測試標準
特點
材質構成
PTFE纖維 + 石墨粉（20-30%）
DIN 3750
自潤滑/耐高溫
顏色
黑色（石墨復合）
目測
可定制白色（純PTFE）
密度
1.8-2.2 g/cm3
ASTM D792
含浸潤滑劑后降低5-8%
適用溫度
-200℃ ~ +280℃
ASTM D3045
短期峰值320℃
機械性能
參數
標準值
增強型
測試方法
抗拉強度
≥15 MPa
≥22 MPa
ASTM D2256
壓縮率
25-35%
20-30%
DIN 53853
回彈率
≥45%
≥50%
ISO 1856
磨損率（100h）
≤0.1mm
≤0.05mm
ASTM D6078
密封性能
密封性能
水密封
酸密封
測試條件
泄漏率
≤1×10?? mL/min·m
≤5×10?? mL/min·m
3MPa/150℃/24h
PV值極限
2.5 MPa·m/s
3.0 MPa·m/s
干摩擦條件
適用介質
水/蒸汽酸
強酸/有機溶劑
pH 0-14
規格參數
參數
標準范圍
特殊定制
截面尺寸
3mm~50mm
1mm~100mm
編織結構
方形/圓形/扭制
多層復合編織
長度
5m/卷（±0.1m）
1-100m/卷
含油率
5-15%（可選）
無油（食品級）
認證標準
認證類型
標準編號
適用領域
食品級
FDA 21 CFR 177.1550
食品/制藥
工業安全
ISO 9001
通用工業
環保
RoHS 2.0
出口歐盟
核電
RCC-M標準
核電站
應用對照表
工況
推薦型號
替代方案
高溫泵閥密封
石墨含量25%
碳纖維盤根
食品機械
白色純PTFE
硅膠密封圈
強酸環境
含浸特殊潤滑劑型
陶瓷纖維盤根
高速旋轉軸
增強型（+玻纖）
機械密封
經濟性參數
型號
使用壽命
更換工時
綜合成本（元/年）
標準型
1.5-2年
0.5h
120-180
增強型
3-5年
0.8h
80-120
食品級
2-3年
1h
200-300
關鍵說明：
1. 安裝要點：
- 軸表面粗糙度需控制在Ra0.8-1.6μm
- 每圈填料切口應錯開120°以上
2. 選型建議：
- 旋轉設備：選用石墨含量≥20%的增強型
- 強酸工況：建議配合防腐涂層軸套使用
該產品已成功應用于：
- 石油化工高溫泵密封（280℃/4MPa）
- 制藥廠CIP系統（pH1-14交替工況）
- 核電站冷卻水泵（RCC-M核級認證）
