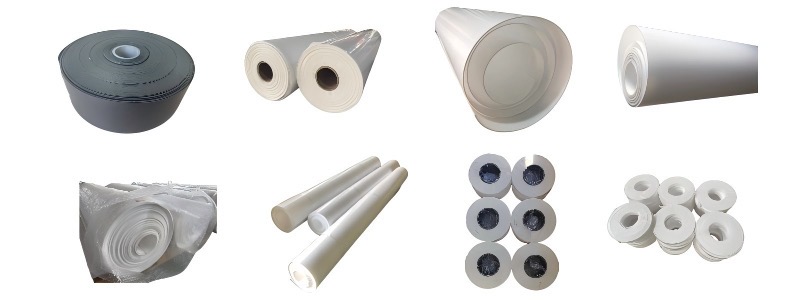

填充PTFE車削板產品簡介
填充PTFE車削板是在純聚四氟乙烯樹脂中添加功能性填料，經模壓燒結后精密車削而成的高性能工程塑料板材。該產品完美結合了PTFE優異的化學穩定性與填料的增強特性，是傳統密封材料的升級替代品。
核心優勢
- 性能可定制：通過調整填料種類（玻纖/石墨/碳纖等）和比例（5%-60%），可針對性提升機械強度、耐磨性或導熱性
- 精密加工：厚度公差可達±0.05mm，表面粗糙度Ra0.8-1.6μm（精車級）
- 卓越耐久性：磨損率最低至0.3×10??mm3/N·m，使用壽命延長3-5倍
- 多功能集成：兼具耐腐蝕（耐98%硫酸）、自潤滑（μ=0.05-0.15）和絕緣（>101?Ω·cm）特性
典型技術參數
| 性能 | 玻纖增強型 | 石墨填充型 |
| 拉伸強度 | 28-35 MPa | 20-26 MPa |
| 熱變形溫度 | 120℃ (0.45MPa) | 95℃ (0.45MPa) |
| PV極限值 | 2.0 MPa·m/s | 3.5 MPa·m/s |
| 體積電阻率 | >101? Ω·cm | 10?-10? Ω·cm |
應用領域
- 重載密封：高壓反應釜密封墊片（20%玻纖增強）
- 無油潤滑：食品機械軸承導軌（15%石墨填充）
- 電子散熱：5G基站絕緣散熱板（15%碳纖增強）
- 特種防護：防爆電器部件（40%銅粉填充）
加工服務
- 支持來圖定制加工（CNC/激光切割）
核心填料類型及特性
填料類型
含量范圍
關鍵增強效果
典型應用場景
玻璃纖維
15-25%
機械強度提升200%
高壓密封件
石墨
10-20%
PV值提高3倍
無油潤滑軸承
碳纖維
10-15%
導熱系數翻倍
電子散熱部件
青銅粉
40-60%
導電率10?3Ω·cm
抗靜電設備
關鍵技術參數
性能指標
單位
玻纖增強型
石墨填充型
測試標準
拉伸強度
MPa
28-35
20-26
ASTM D638
壓縮強度
MPa
45-55
35-45
ASTM D695
摩擦系數
-
0.12-0.18
0.08-0.12
ASTM D1894
體積電阻率
Ω·cm
>101?
10?-10?
ASTM D257
產品規格
參數
標準范圍
精密級
厚度
0.5-50mm
0.1-100mm
尺寸
≤1500×1500mm
≤2500×3000mm
公差
±0.1mm
±0.05mm
表面粗糙度
Ra1.6-3.2μm
Ra0.8-1.6μm
基礎特性對比
特性
玻纖增強型(20%)
石墨填充型(15%)
碳纖增強型(15%)
純PTFE對比
密度(g/cm3)
2.20-2.35
2.15-2.30
2.10-2.25
+5-10%
顏色
米白色
深灰色
黑色
白色
孔隙率
<0.5%
<0.3%
<0.8%
<0.3%
機械性能
參數
單位
玻纖增強
石墨填充
碳纖增強
測試標準
拉伸強度
MPa
28-35
20-26
30-40
ASTM D638
壓縮強度(10%變形)
MPa
45-55
35-45
50-60
ASTM D695
彎曲模量
MPa
900-1100
700-900
1000-1300
ASTM D790
沖擊強度
kJ/m2
8-12
10-15
6-10
ASTM D256
摩擦磨損性能
測試條件
玻纖增強
石墨填充
碳纖增強
干摩擦系數(1MPa)
0.12-0.18
0.08-0.12
0.05-0.08
磨損率(×10??mm3/N·m)
1.0-1.5
0.6-1.0
0.3-0.6
PV極限值(MPa·m/s)
2.0
3.5
4.0
產品規格參數
項目
標準規格
精密級
厚度范圍(mm)
0.5-50
0.1-100
最大尺寸(mm)
1500×1500
2500×3000
厚度公差(mm)
±0.1
±0.05
表面粗糙度Ra(μm)
1.6-3.2
0.8-1.6
加工參數指南
工藝
參數范圍
關鍵控制點
CNC車削
轉速600-1000rpm
金剛石涂層刀具
鉆孔
進給0.05-0.1mm/rev
冷卻液輔助
粘接
等離子處理+環氧膠
24小時內完成
熱成型
200℃±5℃，0.3-0.5MPa
專用防變形模具
認證標準
認證類型
適用型號
檢測重點
FDA食品級
玻纖/石墨填充
遷移量測試
UL阻燃
所有型號(≥3mm)
垂直燃燒測試
ISO 10993醫療級
碳纖增強型
細胞毒性
RoHS環保
非含鉛配方
6項有害物質
應用選型對照
應用場景
首選類型
替代方案
關鍵要求
化工密封
玻纖增強
碳纖增強
抗蠕變+耐腐蝕
無油軸承
石墨填充
青銅粉填充
低摩擦+高PV值
電子散熱
碳纖增強
石墨填充
高導熱+絕緣
防爆設備
青銅粉填充
碳纖增強
導電+抗靜電
特殊處理選項
處理類型
技術參數
適用型號
鏡面拋光
Ra≤0.4μm
所有型號
抗靜電處理
表面電阻10?-10?Ω
玻纖/碳纖增強
食品級認證
通過FDA 21 CFR 177.1550
專用配方
γ射線滅菌
耐受50kGy劑量
醫療級碳纖增強
典型應用
- 化工設備：高壓反應釜密封墊片（玻纖增強）
- 機械工程：無潤滑軸承導軌（石墨填充）
- 電子電氣：散熱絕緣板（碳纖增強）
- 特種行業：防爆設備部件（銅粉填充）
加工指南
1. 車削加工：
- 轉速：600-1000rpm
- 刀具：金剛石或硬質合金
2. 鉆孔：
- 進給量：0.05-0.1mm/rev
- 需冷卻液輔助
3. 粘接：
- 等離子處理+環氧膠
- 剪切強度≥8MPa
質量認證
- FDA 21 CFR 177.1550（食品級）
- UL 94 V-0阻燃認證
- ISO 10993-5（醫療級）
- RoHS 2.0環保認證
選型建議
- 強腐蝕環境：推薦玻纖增強+表面拋光
- 耐磨需求高：選擇20%石墨填充
- 散熱要求高：選用碳纖增強型
- 防靜電場合：青銅粉填充版本
