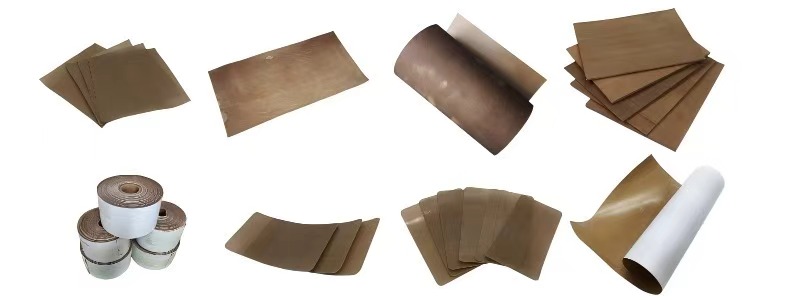

四氟單面處理板產品簡介
四氟單面處理板是一種創新型的聚四氟乙烯（PTFE）復合材料，通過特殊表面處理工藝使板材單側獲得可粘接特性，同時保留另一側PTFE的固有優異性能。這種獨特的"雙面異性"設計，完美解決了PTFE難以粘接的行業難題，在高端密封、電子電氣等領域具有不可替代的應用價值。
核心優勢
- 突破性粘接能力：處理面剝離強度達15-25N/cm，是傳統PTFE的20倍以上
- 性能精準分區：
- 處理面：可粘接、可印刷（表面能50-60mN/m）
- 未處理面：保持超低摩擦系數（0.05-0.10）和絕緣性
- 環保工藝選擇:提供鈉萘處理、等離子處理、激光蝕刻三種方案
關鍵性能指標
| 性能 | 參數 | 測試標準 |
| 粘接強度 | 15-25N/cm（環氧膠） | ASTM D903 |
| 耐溫范圍 | -200℃～+260℃ | ASTM D794 |
| 表面電阻 | 處理面：103-10?Ω·cm | ASTM D257 |
| 化學耐性 | 耐98%硫酸（未處理面） | ASTM D543 |
典型應用
- 復合密封系統：處理面與金屬法蘭粘接，未處理面作為密封面
- 電子封裝：處理面綁定電路，未處理面提供絕緣防護
- 醫療設備：處理面粘貼傳感器，未處理面接觸生物組織
- 防腐襯里：處理面粘接罐體，未處理面抵抗介質腐蝕
選型指南
- 推薦場景：
? 需要PTFE與其他材料永久結合的工況
? 既要密封又要固定的復合需求
? 高頻器件絕緣封裝
- 慎用情況：
? 長期接觸酮類溶劑
? 超過260℃的持續高溫環境
關鍵性能參數
| 性能指標 | 處理面 | 未處理面 |
| 接觸角 | 30-50° | 110-120° |
| 表面能 | 50-60 mN/m | 18-20 mN/m |
| 剝離強度 | 15-25 N/cm | 不可粘接 |
| 電阻率 | 103-10? Ω·cm | >101? Ω·cm |
產品規格
| 參數 | 標準范圍 | 特殊定制 |
| 厚度 | 0.5-10mm | 0.1-30mm |
| 尺寸 | 1000×1000mm | ≤2000×3000mm |
| 處理面粗糙度 | Ra 0.8-1.6μm | Ra 0.4-3.2μm |
| 顏色 | 處理面深棕色 | 可激光標記 |
基礎特性對比
| 特性 | 處理面 | 未處理面 | 測試標準 |
| 表面能 | 50-60 mN/m | 18-20 mN/m | ASTM D7490 |
| 水接觸角 | 30-50° | 110-120° | ISO 19403 |
| 剝離強度(環氧膠) | 15-25 N/cm | <1 N/cm | ASTM D903 |
| 表面電阻 | 103-10? Ω·cm | >101? Ω·cm | ASTM D257 |
物理性能
| 參數 | 數值范圍 | 測試條件 |
| 厚度 | 0.5-10mm（±0.1mm） | 千分尺測量 |
| 密度 | 2.14-2.20 g/cm3 | ASTM D792 |
| 熱變形溫度 | 55℃ (0.45MPa) | ASTM D648 |
| 線性膨脹系數 | 10×10??/℃ | -50℃~+150℃ |
粘接性能數據
| 膠粘劑類型 | 剪切強度(MPa) | 固化條件 | 耐溫范圍 |
| 環氧樹脂 | 8-12 | 80℃×2h或25℃×24h | -40~+150℃ |
| 有機硅膠 | 3-5 | 25℃×72h | -60~+200℃ |
| 聚氨酯 | 5-7 | 60℃×4h | -30~+120℃ |
加工參數指南
| 工藝 | 推薦參數 | 注意事項 |
| 激光切割 | 功率50W，速度5mm/s | 氮氣保護防氧化 |
| 鉆孔 | 轉速800rpm，進給0.1mm/rev | 預冷至-10℃ |
| 熱成型 | 180-200℃，壓力0.5MPa | 需專用模具 |
| 表面清潔 | 異丙醇超聲清洗5min | 禁用酮類溶劑 |
認證標準
| 認證類型 | 標準編號 | 適用領域 |
| 食品級 | FDA 21 CFR 177.1550 | 食品加工設備 |
| 醫療器械 | ISO 10993-5 | 體外診斷設備 |
| 阻燃 | UL 94 V-0 | 電子電氣 |
| 環保 | RoHS 2.0 | 出口歐盟產品 |
儲存與使用規范
| 項目 | 要求 | 失效表現 |
| 儲存溫度 | 15-25℃ | 處理面活性衰減 |
| 相對濕度 | <60% RH | 表面氧化 |
| 堆疊高度 | ≤500mm | 板材變形 |
| 有效期限 | 鈉萘處理：3個月 | 粘接強度下降50% |
| 等離子處理：7天 | 表面能衰減至35mN/m |
應用選型對照
| 應用場景 | 推薦處理方式 | 替代方案 |
| 化工設備襯里 | 鈉萘處理+環氧粘接 | 螺栓機械固定 |
| 柔性電路基板 | 等離子處理 | PI薄膜復合 |
| 醫療傳感器載體 | 激光圖形化處理 | PEEK材料 |
| 耐腐蝕標牌 | 鈉萘處理+UV印刷 | 陶瓷蝕刻 |
