四氟單面處理板產品簡介

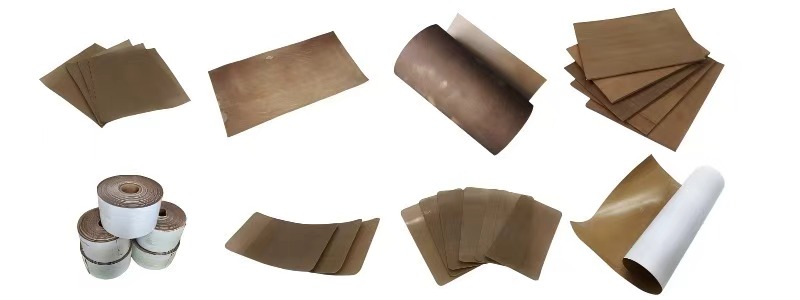

四氟單面處理板是一種創新型的聚四氟乙烯（PTFE）復合材料，通過特殊表面處理工藝使板材單側獲得可粘接特性，同時保留另一側PTFE的固有優異性能。這種獨特的"雙面異性"設計，完美解決了PTFE難以粘接的行業難題，在高端密封、電子電氣等領域具有不可替代的應用價值。
核心優勢
- 突破性粘接能力：處理面剝離強度達15-25N/cm，是傳統PTFE的20倍以上
- 性能精準分區：
- 處理面：可粘接、可印刷（表面能50-60mN/m）
- 未處理面：保持超低摩擦系數（0.05-0.10）和絕緣性
- 環保工藝選擇:提供鈉萘處理、等離子處理、激光蝕刻三種方案
關鍵性能指標
性能
參數
測試標準
粘接強度
15-25N/cm（環氧膠）
ASTM D903
耐溫范圍
-200℃～+260℃
ASTM D794
表面電阻
處理面：103-10?Ω·cm
ASTM D257
化學耐性
耐98%硫酸（未處理面）
ASTM D543
典型應用
- 復合密封系統：處理面與金屬法蘭粘接，未處理面作為密封面
- 電子封裝：處理面綁定電路，未處理面提供絕緣防護
- 醫療設備：處理面粘貼傳感器，未處理面接觸生物組織
- 防腐襯里：處理面粘接罐體，未處理面抵抗介質腐蝕
選型指南
- 推薦場景：
? 需要PTFE與其他材料永久結合的工況
? 既要密封又要固定的復合需求
? 高頻器件絕緣封裝
- 慎用情況：
? 長期接觸酮類溶劑
? 超過260℃的持續高溫環境
關鍵性能參數
性能指標
處理面
未處理面
接觸角
30-50°
110-120°
表面能
50-60 mN/m
18-20 mN/m
剝離強度
15-25 N/cm
不可粘接
電阻率
103-10? Ω·cm
>101? Ω·cm
產品規格
參數
標準范圍
特殊定制
厚度
0.5-10mm
0.1-30mm
尺寸
1000×1000mm
≤2000×3000mm
處理面粗糙度
Ra 0.8-1.6μm
Ra 0.4-3.2μm
顏色
處理面深棕色
可激光標記
基礎特性對比
特性
處理面
未處理面
測試標準
表面能
50-60 mN/m
18-20 mN/m
ASTM D7490
水接觸角
30-50°
110-120°
ISO 19403
剝離強度(環氧膠)
15-25 N/cm
<1 N/cm
ASTM D903
表面電阻
103-10? Ω·cm
>101? Ω·cm
ASTM D257
物理性能
參數
數值范圍
測試條件
厚度
0.5-10mm（±0.1mm）
千分尺測量
密度
2.14-2.20 g/cm3
ASTM D792
熱變形溫度
55℃ (0.45MPa)
ASTM D648
線性膨脹系數
10×10??/℃
-50℃~+150℃
粘接性能數據
膠粘劑類型
剪切強度(MPa)
固化條件
耐溫范圍
環氧樹脂
8-12
80℃×2h或25℃×24h
-40~+150℃
有機硅膠
3-5
25℃×72h
-60~+200℃
聚氨酯
5-7
60℃×4h
-30~+120℃
加工參數指南
工藝
推薦參數
注意事項
激光切割
功率50W，速度5mm/s
氮氣保護防氧化
鉆孔
轉速800rpm，進給0.1mm/rev
預冷至-10℃
熱成型
180-200℃，壓力0.5MPa
需專用模具
表面清潔
異丙醇超聲清洗5min
禁用酮類溶劑
認證標準
認證類型
標準編號
適用領域
食品級
FDA 21 CFR 177.1550
食品加工設備
醫療器械
ISO 10993-5
體外診斷設備
阻燃
UL 94 V-0
電子電氣
環保
RoHS 2.0
出口歐盟產品
儲存與使用規范
項目
要求
失效表現
儲存溫度
15-25℃
處理面活性衰減
相對濕度
<60% RH
表面氧化
堆疊高度
≤500mm
板材變形
有效期限
鈉萘處理：3個月
粘接強度下降50%
等離子處理：7天
表面能衰減至35mN/m
應用選型對照
應用場景
推薦處理方式
替代方案
化工設備襯里
鈉萘處理+環氧粘接
螺栓機械固定
柔性電路基板
等離子處理
PI薄膜復合
醫療傳感器載體
激光圖形化處理
PEEK材料
耐腐蝕標牌
鈉萘處理+UV印刷
陶瓷蝕刻
