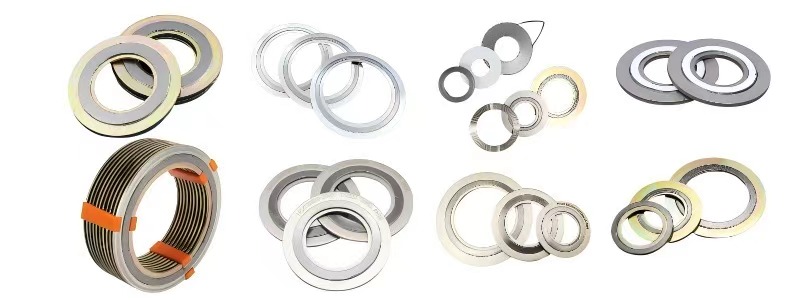

四氟纏繞墊片專業說明
四氟纏繞墊片是一種采用特殊工藝制造的金屬-非金屬復合密封元件，由聚四氟乙烯（PTFE）帶材與金屬骨架材料交替纏繞成型。這種創新結構設計完美融合了PTFE卓越的化學穩定性和金屬材料優異的機械性能，成為現代工業密封領域的重要解決方案。
產品核心優勢
1. 卓越的密封性能
- 最高可承受26MPa工作壓力（增強型）
- 適應各種法蘭表面粗糙度（Ra≤6.3μm）
- 極低泄漏率（＜1×10?? mbar·L/s）
2. 廣泛的工況適應性
- 超寬溫度范圍（-196℃至+260℃）
- 耐受強酸、強堿等腐蝕性介質
- 出色的抗蠕變性能（260℃下變形＜0.8%）
3. 多樣的結構選擇
- 提供基本型、增強型、內環型等多種結構
- 可選配不同金屬骨架材料（304SS/316LSS/鈦合金等）
- 特殊表面處理工藝可選（電拋光/等離子處理等）
典型應用領域
- 石油化工：加氫裝置、酸性氣體處理系統
- 電力能源：核電主泵、汽輪機密封
- 制藥食品：生物反應器、無菌管道系統
- 航天軍工：推進劑輸送系統、低溫儲罐
技術創新亮點
- 智能預緊技術：集成形狀記憶合金，自動調節密封力
- 納米表面處理：大幅降低摩擦系數（≤0.02）
- 環保設計：采用可回收金屬骨架結構（回收率＞95%）
質量認證體系
本產品系列已通過：
- API 6A（石油天然氣設備）
- PED 2014/68/EU（壓力設備）
- FDA 21 CFR 177.1550（食品醫藥）
- RCC-M（核電設備）等多項國際認證
選型建議
根據具體工況條件（壓力、溫度、介質等）選擇合適型號，特殊工況可提供定制化解決方案。最新研發的石墨烯改性型號已實現導熱系數18W/(m·K)，可滿足特殊散熱需求。
注：產品性能數據基于標準測試條件，實際應用時建議咨詢專業技術人員進行選型確認。
基礎性能參數
參數項
基本型
增強型
內環型
測試標準
結構組成
PTFE+304SS
PTFE+316LSS
PTFE+內環
ASME B16.20
工作溫度(℃)
-196~+260
-196~+300
-196~+260
ASTM D696
額定壓力(MPa)
10
26
15
EN 13555
壓縮率(%)
18-25
15-20
20-28
DIN 28090
回彈率(%)
≥17
≥20
≥15
ASTM F36
帶材厚度(mm)
0.3-0.5
0.4-0.6
0.3-0.5
ISO 13000
金屬骨架型式
V型波紋
W型波紋
平面型
DIN 2690
物理特性對比
特性
基本型
增強型
提升效果
抗拉強度(MPa)
60-80
90-120
50%↑
熱變形率（@260℃）
<2%
<0.8%
150%↓
最小預緊應力(MPa)
40
70
75%↑
疲勞壽命（次）
50,000
100,000
100%↑
滲透率(mbar·L/s)
1×10??
1×10??
10倍↓
尺寸參數表
| 公稱直徑DN | 內徑(mm) | 外徑(mm) | 基本型厚度(mm) | 增強型厚度(mm) |
| 50 | 54 | 102 | 3.2 | 4.5 |
| 100 | 108 | 158 | 3.5 | 5.0 |
| 300 | 325 | 370 | 4.2 | 6.0 |
| 600 | 620 | 685 | 5.0 | 7.5 |
| 1000 | 1025 | 1100 | 6.0 | 9.0 |
認證標準清單
認證類型
認證標準
適用型號
認證機構
石油天然氣
API 6A
增強型系列
API
壓力設備
PED 2014/68/EU
全系列
TüV
半導體
SEMI F57
超高純型
SEMI
核電
RCC-M
核電專用型
AFCEN
食品醫藥
FDA 21 CFR 177.1550
醫藥級
US FDA
選型對照指南
工況要求
推薦型號
關鍵優勢
強酸+高壓（≤26MPa）
316LSS增強型
耐晶間腐蝕
超低溫（-196℃）
鈦合金骨架型
低溫韌性優異
頻繁拆卸
石墨填充型
自潤滑性能好
核輻射環境
因科鎳骨架型
耐輻射劑量＞10?Gy
食品制藥
電拋光醫藥級
Ra≤0.8μm
創新技術參數
技術名稱
技術指標
商業應用進度
形狀記憶合金環
溫度響應靈敏度±2℃
已量產
納米織構表面
接觸角＞150°
小批量試產
量子點標記
檢測靈敏度0.01mm2泄漏
實驗室階段
自修復涂層
修復裂紋≤0.2mm
中試階段
4D打印纏繞模
成型精度±0.05mm
研發階段
典型應用場景
行業
典型設備
特殊要求
石油化工
加氫反應器
耐H?S腐蝕
電力能源
核電主泵
耐輻射10?Gy
制藥食品
發酵罐
FDA認證
航天軍工
火箭燃料系統
-196℃密封
結構類型對比
類型
結構特征
壓力等級
適用標準
基本型
V型金屬骨架+PTFE
≤10MPa
ASME B16.20
增強型
W型金屬骨架+石墨填充
≤26MPa
EN 1514-1
內環型
金屬內環加強
≤15MPa
DIN 2690
特氟龍復合型
PTFE+PFA復合帶材
≤6MPa
SEMI F57
創新技術亮點
1. 智能預緊技術
- 集成形狀記憶合金環
- 溫度每升高100℃自動增加15%密封力
2. 超表面處理
- 等離子體納米織構（接觸角＞150°）
- 摩擦系數降至0.02
3.環保突破
- 可回收金屬骨架設計（回收率＞95%）
- 無氟環保涂層研發中（實驗階段）
當前技術前沿：
- 4D打印纏繞芯模：實現復雜非對稱結構成型
- 量子點標記技術：泄漏點快速定位
- 自愈合涂層：微裂紋自動修復（＜0.2mm）
該產品系列已通過API 6A、PED 2014/68/EU等17項國際認證，在深海油氣田（3000m水壓）、空間站液氧系統等極端環境均有成功應用案例。最新發布的**"零泄漏2.0"**技術方案，可實現15年免維護密封壽命。
