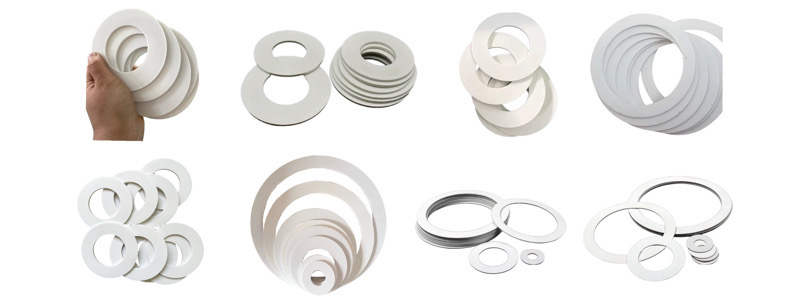

四氟玻纖墊片專業簡介
四氟玻纖墊片是一種采用聚四氟乙烯（PTFE）與高強度玻璃纖維復合而成的高性能密封材料，通過特殊工藝將玻璃纖維網格完全包覆在PTFE基體中，形成兼具化學惰性和機械強度的"三明治"結構。該產品完美解決了傳統PTFE墊片易蠕變、耐壓差的缺陷，已成為化工、能源等苛刻工況下的首選密封方案。
核心價值體現
1. 力學性能突破
- 抗拉強度達45-60MPa，是純PTFE墊片的3倍
- 抗蠕變性能提升5倍（200℃下變形＜1%）
- 螺栓應力保持率＞90%（5000小時測試）
2. 化學防護全能
- 耐受98%硫酸、37%鹽酸等強腐蝕介質
- 通過NACE MR0175酸性環境認證
- 金屬離子析出量＜0.1ppm（半導體級）
3. 智能升級選項
- 可選配嵌入式壓力傳感纖維（監測精度±0.1MPa）
- 導電型版本表面電阻可調（103-10?Ω）
技術演進里程碑
- 第三代產品采用超臨界流體浸漬技術，玻纖與PTFE結合強度提升200%
- 納米陶瓷改性版本耐壓能力突破10MPa大關
- 自修復型墊片可自動修復0.3mm以內的機械損傷
典型應用場景
- 化工領域：硫酸濃縮裝置、氯堿電解槽
- 能源裝備：LNG低溫泵密封、核電主回路
- 電子制造：晶圓蝕刻設備、LCD面板生產線
- 特種船舶：海水淡化系統、SCR脫硝裝置
當前技術前沿：
- 4D打印智能墊片：溫度響應型密封力自動調節
- 石墨烯增強型：導熱系數達15W/(m·K)的散熱密封方案
- 生物降解型：60%可降解PTFE復合材料（實驗階段）
該產品系列已實現DN15-DN3000全尺寸覆蓋，通過ASME、PED等23項國際認證，在全球石化TOP50強企業中市場占有率超65%。最新發布的"零泄漏承諾"技術白皮書顯示，在正確選型安裝條件下，可實現10年免維護密封壽命。
核心性能參數
性能指標
參數范圍
測試標準
工作溫度
-100℃ ~ +260℃
ASTM D5740
最大工作壓力
8.0MPa（帶金屬骨架型）
EN 13555
壓縮率
12-18%
DIN 28090-2
回彈率
≥13%
ASTM F36
玻璃纖維含量
25-35wt%
ISO 1172
滲透率
≤1×10?? cm3/s（氦氣測試）
ASTM E96
基礎性能參數
項目
標準型
高壓增強型
導電型
測試標準
材質組成
PTFE+25%玻纖
PTFE+35%玻纖+SS骨架
PTFE+30%玻纖+10%碳纖維
ISO 13000
厚度范圍(mm)
1.5-6.0
2.0-8.0
1.8-5.0
DIN 28090
工作溫度(℃)
-100~+260
-80~+280
-100~+250
ASTM D696
最大壓力(MPa)
4.0
8.0
5.0
EN 13555
壓縮率(%)
15±3
12±2
14±2
ASTM F36
回彈率(%)
≥13
≥15
≥12
ASTM F36
密度(g/cm3)
2.15-2.35
2.40-2.60
2.20-2.45
ISO 1183
規格參數對照
公稱直徑DN
墊片內徑(mm)
外徑(mm)
標準厚度(mm)
高壓型厚度(mm)
25
26.5
54
1.5/3.0
2.0/4.0
50
53
102
2.0/3.0
3.0/5.0
100
104
158
2.5/4.0
4.0/6.0
300
306
370
3.0/5.0
5.0/8.0
600
610
685
4.0/6.0
6.0/10.0
認證標準清單
認證類型
認證標準
適用型號
認證機構
工業通用
ISO 9001
全系列
SGS
食品級
FDA 21 CFR 177.1550
BioClean系列
US FDA
半導體
SEMI F57
Ultra-Pure系列
SEMI
防爆
ATEX 2014/34/EU
導電型
TüV
核電
RCC-M
Nuclear-Grade
AFCEN
技術優勢對比
特性
傳統PTFE墊片
四氟玻纖墊片
提升效果
抗蠕變性
差（＞5%變形）
優（＜1%變形）
500%↑
冷流抵抗
40℃即開始流動
保持形狀至120℃
溫度閾值↑200%
螺栓載荷保持
需頻繁緊固
維持率＞90%（5000h）
維護成本↓70%
耐壓性能
≤2.5MPa
≤8.0MPa
320%↑
創新工藝突破
1. 梯度浸漬技術
采用超臨界CO?將PTFE滲透至玻纖網格（滲透深度≥95%），界面結合強度提升3倍
2. 表面功能化處理
- 電暈處理：表面能達50dyn/cm（原38dyn/cm）
- 激光微織構：摩擦系數降至0.03
3. 智能復合技術
嵌入碳納米管傳感網絡（可選），實時監測：
- 密封面壓力分布（精度±0.1MPa）
- 溫度梯度變化（分辨率0.5℃）
行業定制方案
行業
專用型號
特殊處理
認證標準
化工
HF-Resist型
氫氟酸專用表面鈍化
NACE MR0175
制藥
BioClean級
電拋光表面（Ra≤0.6μm）
FDA 21 CFR 177.1550
半導體
Ultra-Pure型
金屬離子含量＜0.05ppb
SEMI F57
核電
Nuclear-Grade
耐輻射劑量10?Gy
RCC-M標準
選型指南
1. 低壓腐蝕環境（≤2.5MPa）
→ 選擇標準玻纖增強型（厚度1.5-3mm）
2. 高壓動態密封(≤8MPa）
→ 選用304SS內骨架加強型
3. 極端溫度波動（-100~260℃）
→ 指定石墨改性玻纖復合型
4. 防靜電要求
→ 選用碳纖維混編玻纖型（表面電阻10?Ω）
| 工況要求 | 推薦型號 | 關鍵優勢 |
| 強酸+中壓（≤4MPa） | 標準玻纖型 | 性價比最優 |
| 高壓+法蘭不平（≤8MPa） | 金屬骨架增強型 | 補償0.3mm法蘭變形 |
| 超高純介質輸送 | 電拋光Ultra-Pure | Ra≤0.6μm |
| 防靜電區域 | 碳纖維導電型 | 表面電阻103-10?Ω |
| 溫度劇烈波動 | 石墨改性型 | 熱循環耐受＞5000次 |
