產品概述

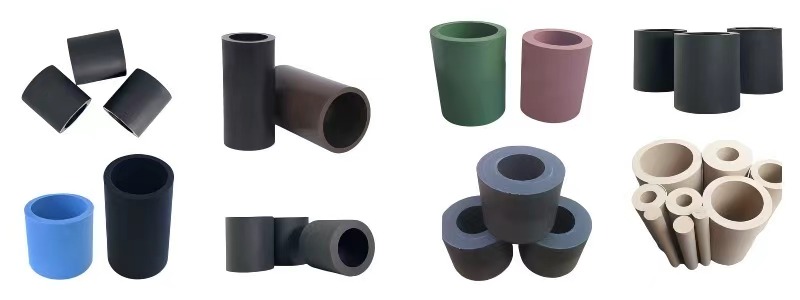

PTFE填充管是在純PTFE基材中添加功能性填料（如玻纖、石墨、碳纖維等）制成的增強型管材，兼具PTFE的化學惰性和填料的機械增強特性，適用于高壓、高耐磨等嚴苛工況的流體輸送系統。
核心特性
| 特性 | 技術參數 | 性能優勢 |
| 耐溫性 | -200℃ ~ +260℃（短時300℃） | 適應溫度劇變 |
| 耐壓性 | 爆破壓力最高達15MPa（Φ25mm管) | 比純PTFE管提升3倍承壓能力 |
| 耐磨性 | 磨損量＜0.01g/1000轉（CS17輪） | 壽命比橡膠管延長8倍 |
| 導熱性 | 0.5~2.5 W/(m·K)（視填料類型） | 避免局部過熱 |
填料類型與性能
| 填料類型 | 添加比例 | 關鍵提升 | 典型應用 |
| 玻璃纖維 | 15~25% | 抗彎強度↑200% | 高壓液壓管路 |
| 石墨 | 5~15% | 導熱系數↑5倍 | 換熱器導管 |
| 碳纖維 | 10~20% | PV值↑300% | 高轉速設備潤滑管路 |
| 青銅粉 | 20~40% | 抗壓強度↑400% | 重型機械液壓系統 |
| 二硫化鉬 | 3~8% | 摩擦系數↓40% | 無油潤滑系統 |
產品規格
| 參數 | 標準范圍 | 特殊定制 |
| 內徑 | Φ3~200mm | Φ1~500mm |
| 壁厚 | 1~10mm | 0.5~20mm |
| 長度 | 1~6m/根 | 可連續卷制（最長50m) |
| 公差等級 | ±0.1mm（精密級） | ±0.05mm（超高精度） |
行業應用方案
1 化工領域
- 強酸輸送：98%硫酸管路（石墨填充，耐溫200℃）
- 案例：替代哈氏合金管，成本降低60%，壽命達8年
2 能源裝備
| 設備類型 | 解決方案 | 技術指標 |
| 核電站二回路 | 三層玻纖增強管 | 耐輻射＞10?rad |
| 燃氣輪機 | 碳纖維+銅粉復合管 | 耐溫550℃/5000h |
3 半導體制造
- 特氣輸送系統：
- 內表面Ra≤0.2μm
- 金屬離子＜0.1ppb
- 通過SEMI F57認證
加工與連接
1 加工工藝
- 熱成型：380℃模壓（±5℃控溫）
- 焊接：需專用PFA焊條（強度≥母材80%）
- 表面處理：鈉萘活化后粘接強度＞5MPa
2 連接方式
類型 |
適用壓力 | 特點 |
| 法蘭連接 | ≤15MPa | 需PTFE包覆螺栓 |
| 卡箍快裝 | ≤6MPa | 安裝效率提升70% |
| 熱熔焊接 | ≤10MPa | 無泄漏隱患 |
與傳統管材對比
| 對比項 | PTFE填充管 | 不銹鋼管 | 橡膠軟管 |
| 耐腐蝕性 | ★★★★★ | ★★☆☆☆（怕氯離子） | ★★☆☆☆ |
| 重量 | 0.9~1.5g/cm3 | 7.9g/cm3 | 1.2~1.8g/cm3 |
| 維護成本 | 10年免維護 | 需定期防腐處理 | 2年更換 |
| 綜合成本 | ★★★☆☆ | ★★☆☆☆（特殊合金昂貴） | ★★★★★（頻繁更換） |
選型速查表
| 工況 | 推薦類型 | 技術依據 |
| 10MPa液壓油 | 25%玻纖+銅粉填充 | 環向應力＞30MPa |
| 180℃濃硫酸 | 石墨填充（壁厚≥3mm） | 滲透率＜0.01g/m2·day |
| 食品級輸送 | 純PTFE內襯+玻纖增強 | FDA 21 CFR 177.1550認證 |
| 高潔凈特氣 | 超精密級碳纖維填充 | 顆粒釋放＜100個/m3 |
質量認證
| 標準 | 檢測項目 | 合格指標 |
| ASTM D543 | 化學穩定性 | 重量變化＜1%（168h） |
| ISO 10931 | 長期靜液壓強度 | 20℃/50年預測強度≥8MPa |
| GB/T 17219 | 衛生性能 | 萃取物＜0.1mg/dm2 |
