產品定義與核心功能
- 磨損防護：隔離金屬直接接觸（磨損率<0.01mm/100km）
材料科技演進
2.1 基礎材料特性
參數
純PTFE
改性PTFE
測試標準
密度(g/cm3)
2.14-2.20
2.20-2.30
ASTM D792
抗壓強度(MPa)
12-18
25-40
ISO 604
PV極限值(MPa·m/s)
0.05
0.35-0.50
ASTM D3702
2.2 先進改性技術
- 納米增強型：添加5-8%納米氧化鋁，耐磨性提升300%
- 碳纖維復合：15%短切碳纖維填充，導熱系數提高至5W/(m·K)
- 多層結構
工程應用深度解析
3.1 液壓系統解決方案
- 超高壓應用（≥50MPa）：
- 采用鋼背復合結構
- 預緊力設計（過盈量0.3-0.5%）
- 案例：盾構機液壓缸（使用壽命＞8000小時）
- 低溫工況（-60℃）：
- 特殊彈性體改性
- 動態密封測試（500萬次循環）
3.2 半導體設備專用**
- 潔凈室級：
- 表面粗糙度Ra≤0.1μm
- 離子析出量<1ppb
- 應用：光刻機晶圓載臺導向
創新結構設計
結構類型
示意圖特征
優勢領域
階梯式
多級壓力緩沖槽
沖擊載荷場合
螺旋油槽式
45°斜紋儲油溝
高速往復運動
分體式
三瓣式組合結構
超大直徑缸體
行業標準對照
標準體系
關鍵指標要求
檢測方法
ISO 3601
壓縮永久變形≤15%
70℃×24h老化測試
DIN 3771
動態泄漏量≤0.1ml/min
100km往復測試
GB/T 2879
徑向力衰減≤20%
500萬次疲勞試驗
前沿發展方向
- 智能感知型：嵌入MEMS傳感器實時監測磨損
- 自修復型：微膠囊潤滑劑自動釋放技術
- 生物兼容型：用于醫療機器人關節導向
材料科學深度解析
1.1 分子結構特性
- 獨特的碳-氟鍵結構（鍵能485kJ/mol）
- 結晶度60-80%（通過淬火工藝可調控）
- 分子量范圍：10^6-10^7 g/mol（超高分子量型號）
1.2 改性技術矩陣
填充材料
添加量(wt%)
性能提升方向
典型應用場景
玻纖
15-25
剛度↑300%
工程機械
石墨
5-15
導熱↑5倍
高散熱軸承
MoS?
3-8
摩擦系數↓40%
真空環境
聚酰亞胺
10-20
耐溫↑至320℃
航空航天
1.3 納米復合材料
- 石墨烯改性（0.5-2%添加量）：
- 抗蠕變性能提升8倍
- 導熱各向異性（軸向/徑向比達10:1）
精密制造工藝
2.1 加工技術對比
工藝類型
精度(μm）
表面Ra(μm)
適用尺寸范圍
模壓燒結
±50
0.8-1.6
Φ5-500mm
數控車削
±5
0.2-0.4
Φ20-2000mm
等靜壓
±10
0.4-0.8
Φ3-300mm
2.2 表面處理技術
- 等離子活化（提高粘結性）
- 激光微織構（摩擦系數降低至0.02）
- 離子注入（表面硬度達HV800）
智能監測系統
5.1 嵌入式傳感方案
| 傳感器類型 | 傳感器類型 | 精度 | 安裝方式 |
| MEMS應變片 | 徑向力 | ±1% | ±1% |
| RFID標簽 | 磨損量 | 0.1mm | 表面貼合 |
| 光纖光柵 | 溫度 | 0.5℃ | 埋入式 |
標準認證體系
國際認證要求
認證
測試項目
通過標準
FDA
萃取試驗
≤0.1mg/cm2
REACH
SVHC篩查
205項未檢出
UL
阻燃測試
V-0等級
應用領域詳解

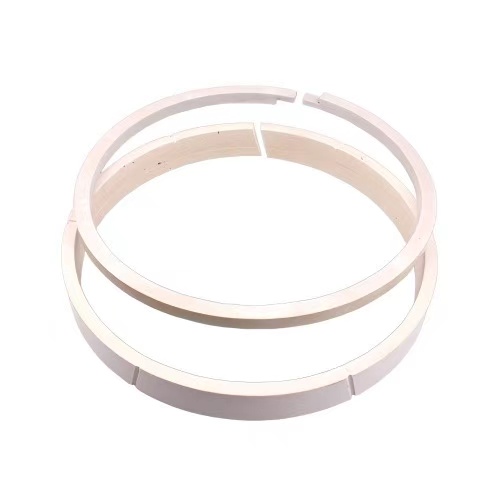

聚四氟乙烯（PTFE）導向環應用領域詳解
1. 工程機械領域
（1）液壓系統核心部件
- 挖掘機主液壓缸導向環- 裝載機鏟斗油缸支撐環- 推土機轉向機構導向套
（2）典型應用案例
- 三一SY365挖掘機：采用增強型PTFE導向環，使用壽命達8000小時
- 徐工XG210裝載機：在-40℃極寒環境下仍保持良好彈性
2. 汽車制造行業
（1）關鍵應用位置
- 汽車減震器導向環- 轉向系統支撐環- 自動變速箱推力墊片
（2）技術突破
- 特斯拉Model 3減震器：采用石墨填充PTFE導向環，摩擦系數降低至0.05
- 比亞迪混動車型：使用玻纖增強導向環，耐溫性能提升至150℃
3. 航空航天領域
（1）特殊應用場景
- 飛機起落架緩沖裝置- 航天器液壓作動筒- 衛星太陽能板展開機構
（2）性能要求
- 滿足MIL-P-46183標準- 真空環境下?lián)]發物含量＜0.1%- 耐輻射劑量＞10?rad
4. 醫療設備行業
（1）主要應用產品
- 醫用CT機滑環組件- 手術機器人關節導向- 人工關節襯墊
（2）特殊認證
- 通過ISO 10993生物相容性測試- 符合USP Class VI標準- 獲得FDA 510(k)認證
5. 能源裝備領域
（1）風電設備
- 變槳軸承導向環- 偏航系統支撐環- 發電機密封組件
（2）核電設備
- 反應堆控制棒導向環- 主泵機械密封- 蒸汽發生器支撐件
6. 半導體制造
（1）關鍵應用點
- 光刻機晶圓載臺- 真空機械手導向- 蝕刻設備密封環
（2）潔凈要求
- 顆粒釋放量＜100個/m3- 金屬離子含量＜1ppb- 表面粗糙度Ra＜0.2μm
7. 食品加工行業
（1）主要應用設備
- 灌裝機導向柱- 包裝機密封環- 殺菌釜支撐件
（2）安全認證
- 符合FDA 21 CFR 177.1550- 通過EU 10/2011認證- 滿足NSF/ANSI 51標準
8.軌道交通
（1）關鍵應用部件
- 高鐵轉向架減震器- 地鐵車門導向環- 動車組液壓制動系統
（2）運行數據
- 京滬高鐵應用案例：累計運行500萬公里無更換- 上海地鐵16號線：噪音降低15分貝
10. 船舶制造
（1）主要應用位置
- 舵機液壓導向- 艙門密封系統- 推進器軸承
（2）特殊處理
- 防海水腐蝕鍍層- 防生物附著處理- 耐壓性能＞20MPa
注：以上應用均需根據具體工況參數進行選型設計
