簡介
聚四氟乙烯（PTFE）與三元乙丙橡膠（EPDM）復合墊片是一種結合了PTFE優異化學惰性和EPDM良好彈性的高性能密封材料，專為解決極端工況下的密封難題而設計。PTFE+EPDM復合墊片通過材料創新實現了：
? 化學防護（PTFE層）與"彈性密封"（EPDM層）的完美結合
? 解決傳統PTFE墊片冷流問題的經濟方案
? 特別適合溫度循環、"壓力波動"和"腐蝕性介質”共存的復雜工況
選型時需重點評估：介質滲透性、溫度波動范圍和壓力循環頻率，建議索取材料兼容性測試報告。對于極端工況，可考慮PTFE/FFKM（全氟醚橡膠）等更高性能組合。
材料組成與結構
- 面層材料：純PTFE或改性PTFE薄膜（厚度0.1-0.5mm）
- 提供化學防腐屏障
- 低摩擦表面減少粘附
- 基層材料：EPDM橡膠層（厚度1-5mm）
- 提供彈性補償能力
- 吸收機械振動和位移
- 復合工藝：
- 化學粘接（需界面活化處理）
- 熱壓復合（PTFE熔點327℃ vs EPDM耐溫150℃）
核心性能優勢
性能
PTFE層的貢獻
EPDM層的貢獻
耐化學性
抵御98%的強酸強堿
耐弱酸/堿和極性溶劑
密封彈性
幾乎無彈性
壓縮率30-50%，回彈率>80%
溫度適應性
-200~260℃穩定
-50~150℃有效工作
安裝便捷性
低摩擦系數(0.04)便于安裝
高摩擦系數(0.8)防止移位
經濟性
減少昂貴PTFE用量
低成本橡膠基體降低成本
關鍵性能參數
參數
典型值
測試標準
壓縮應力
15-50 MPa（@25%壓縮量）
ASTM F36
蠕變松弛率
<15%（2000小時@150℃）
ASTM F146
化學耐受性
通過NORSOK M-710標準
ISO 23936-2
爆破壓力
≥10倍額定壓力
ASME B16.20
適用介質pH值
0-14（長期）
ASTM D543
典型應用場景
- 化工行業：
- 強腐蝕性介質法蘭密封（如硫酸廠反應釜）
- 氯堿工業電解槽密封
- 制藥設備：
- CIP/SIP系統密封
- 生物反應器法蘭
- 能源領域：
- LNG低溫管道密封（-160℃）
- 地熱系統高溫高壓密封
- 食品加工：
- 強酸清洗設備（符合FDA 21 CFR 177.1550）
- 高溫蒸汽滅菌管道
與純PTFE墊片的對比
對比項
PTFE+EPDM復合墊片
純PTFE墊片
密封可靠性
彈性補償能力優
易發生冷流泄漏
安裝預緊力
需螺栓載荷降低40%
需要高預緊力
耐壓波動
適應壓力波動>10bar
僅適用穩定壓力
使用壽命
動態工況壽命延長3-5倍
易蠕變失效
成本
價格高20-30%
經濟型選擇
特殊改性品種
- 導電型：添加碳粉的PTFE層（表面電阻<10?Ω）
- 增強型：內置不銹鋼絲網（耐壓提升至PN100）
- 食品級：白色EPDM+超純PTFE（通過3-A Sanitary標準）

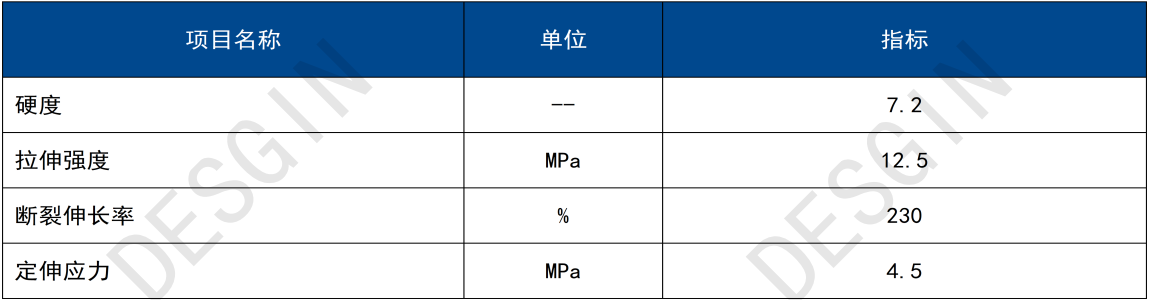

技術指標：

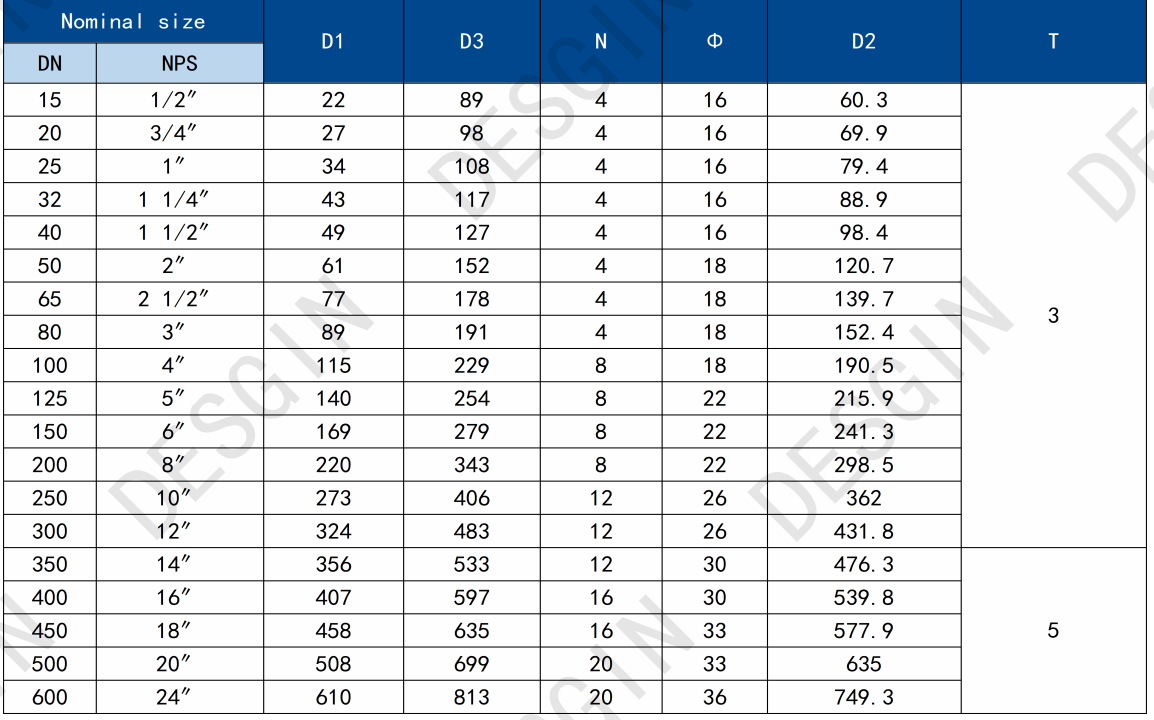

規格：
